| 目的 |
GRANDSTREAM GRP2601の接続方法を紹介します。 |
|---|---|
| 対象プラン | プランに関わらず GRANDSTREAM GRP2601 をご利用のお客様が対象です。 |
| 用語 |
PoE |
| ポイント |
・本マニュアルは、BIZTELでGRANDSTREAM GRP2601を利用するためのマニュアルです。 ・本マニュアルは、BIZTELの通信要件表の設定が済んでいる前提となります。通信要件表に沿った内容の設定が完了していない場合、正常に利用できない場合がございますので、事前に「1.BIZTEL通信要件表」の設定が完了しているかご確認ください。 ・本機の通話操作は「9.GRANDSTREAM GRP2601の通話操作」を参照ください。 ・本マニュアルに記載されている内容以外の操作については、動作保証しておりませんのでご注意ください。 ・本製品は弊社から購入及び、弊社にて設定した電話機がサポート対象となります。"お客様にて購入、設定した電話機”や”弊社から購入後にお客様にて設定変更された電話機"は、サポート対象外となりますのでご注意ください。 |
目次
1. 電話機到着後の確認
お申込み後、弊社にて設定を行った機器を送付致します。
機器到着後は以下の点を確認いただき、不備がある場合は弊社までお問い合わせください。
・お申込みいただいた内容（機種、台数、内線番号）と相違がないか。
※納品書を同梱しておりますので、記載内容と実物が一致しているかご確認ください。
・機器に破損などがないか。
※機器の破損、故障がある場合、納品日（弊社発送日起算で）から 1年 が保証期間となります。
※落下や水没、故意による破損等、お客様の過失による故障の場合は、保証対象外となりますのでご注意ください。
2. 電話機の組み立て・起動
電話機到着後、GRP2601を組み立てて、起動します。

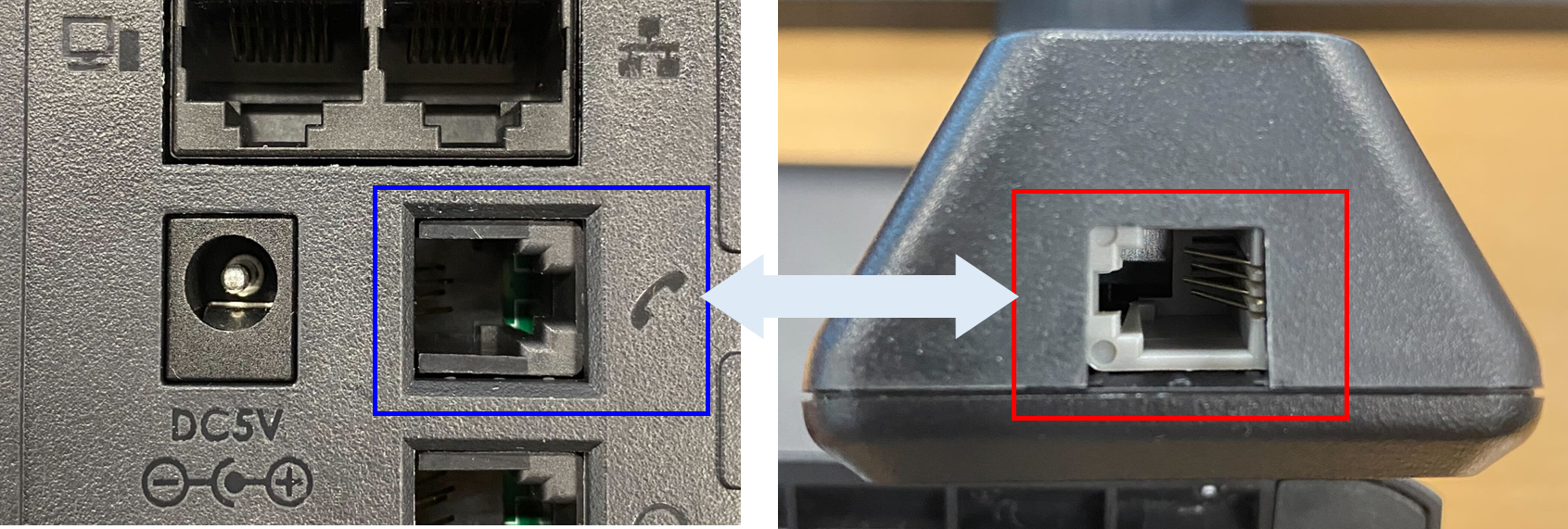

手順１．カールコードを本体背面の受話器アイコンのポート（青枠）と受話器（赤枠）に接続します。

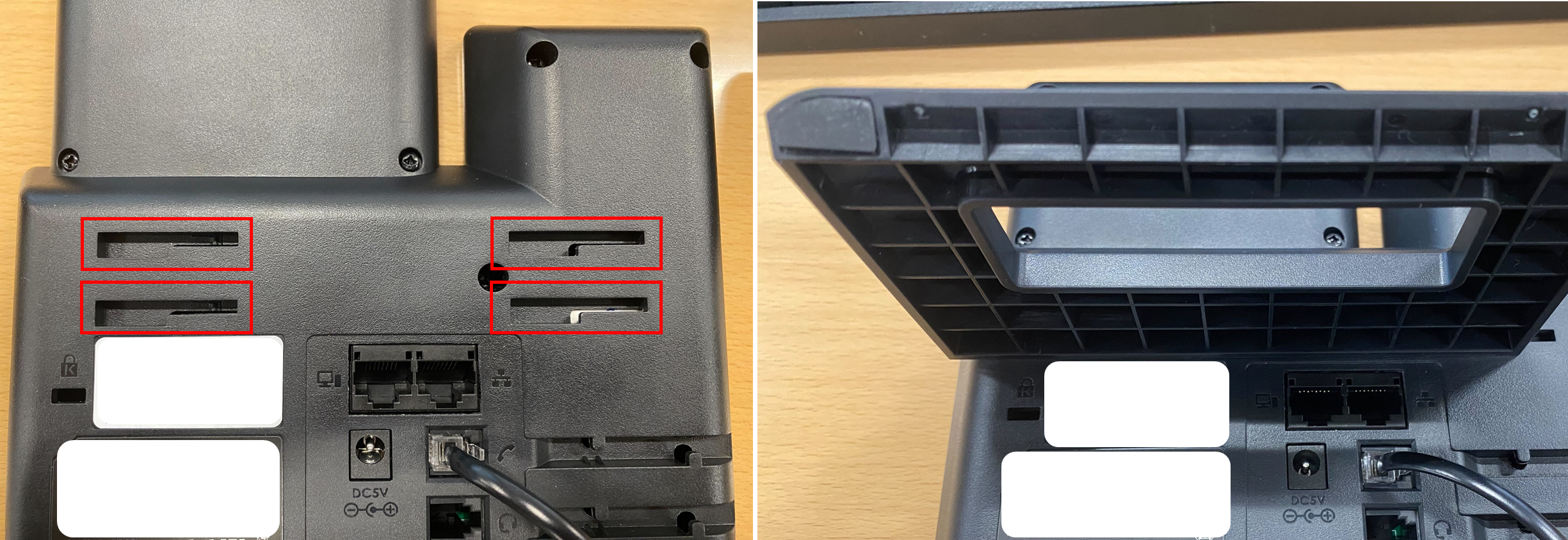

手順２．赤枠内のくぼみに台座をセットします。

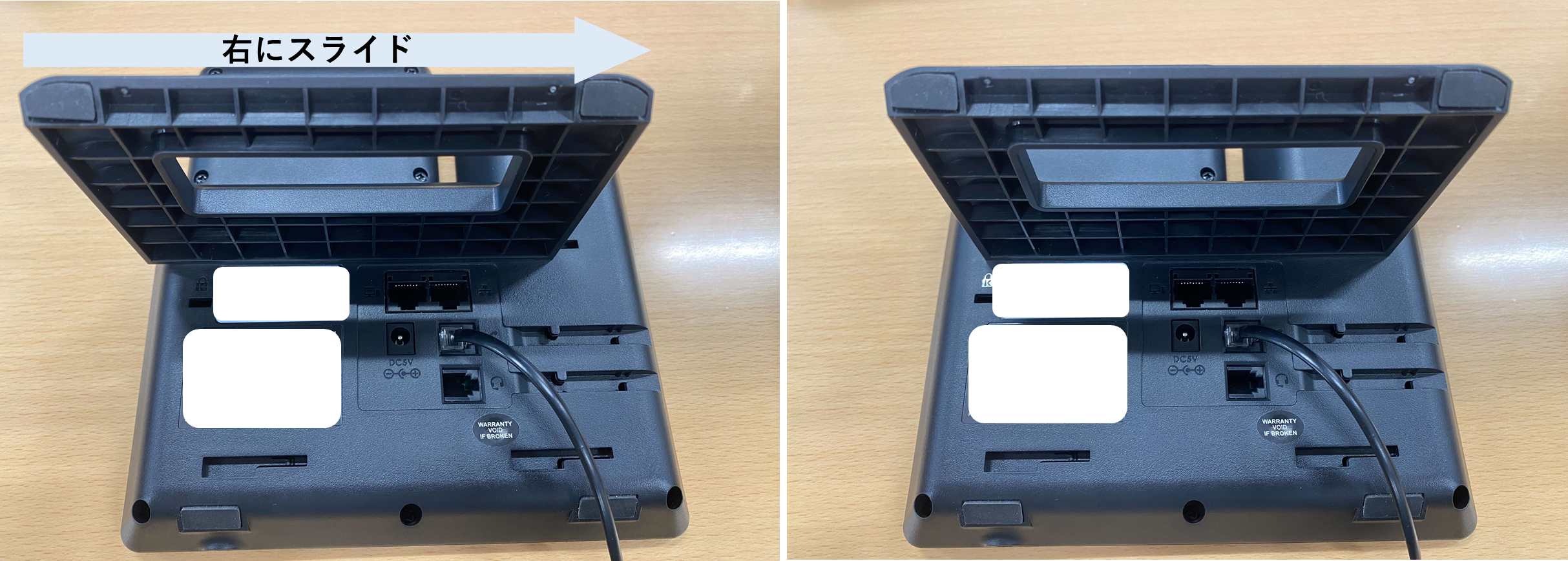

セット後は台座を右にスライドして固定します。

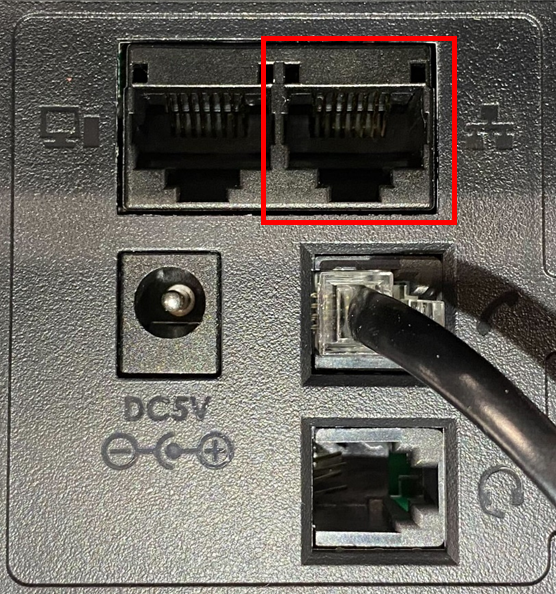

手順３．本体背面のネットワークアイコンのポートにLANケーブルを接続します。

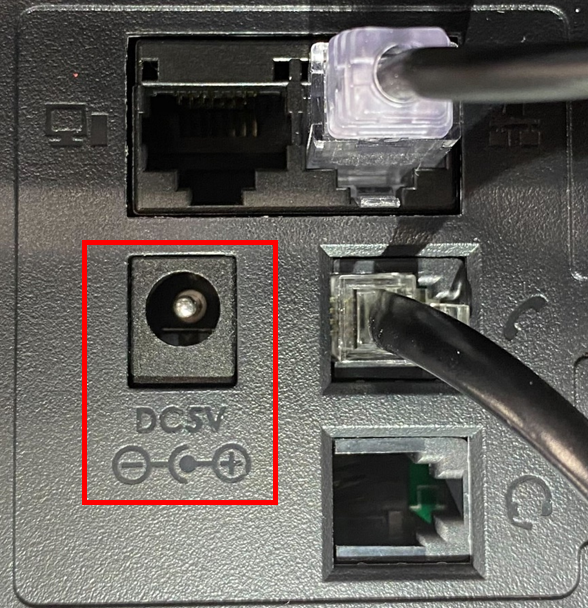

手順４．本体背面のDCSVアイコンのポートにDC5Vケーブルを接続します。
※接続されているNW機器が PoE 対応の場合は、DCSVケーブルの接続は不要ですが、PoE対応の場合でも電力不足によりACアダプターが必要になる場合がございます。LANケーブルを接続した際に電話機が起動されない場合は、ACアダプターをご利用ください。
※本機は、PoE給電ができない型番もございますのでお申込み時にPoE給電の可否をご確認ください。

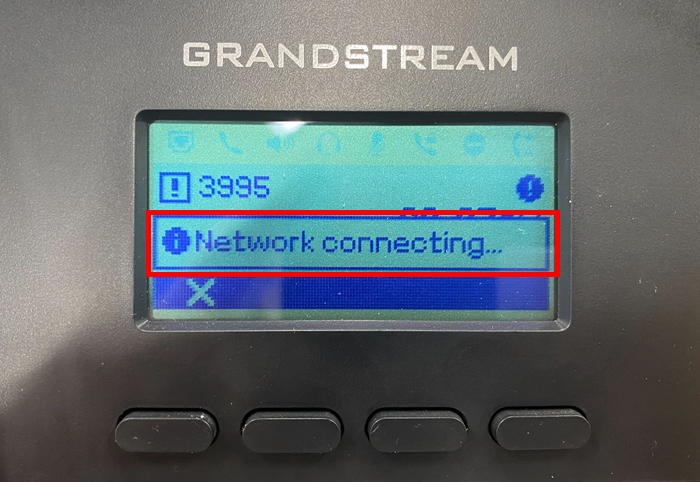

手順５．ディスプレイ上に「Network connecting...」と表示されるため、待機します。

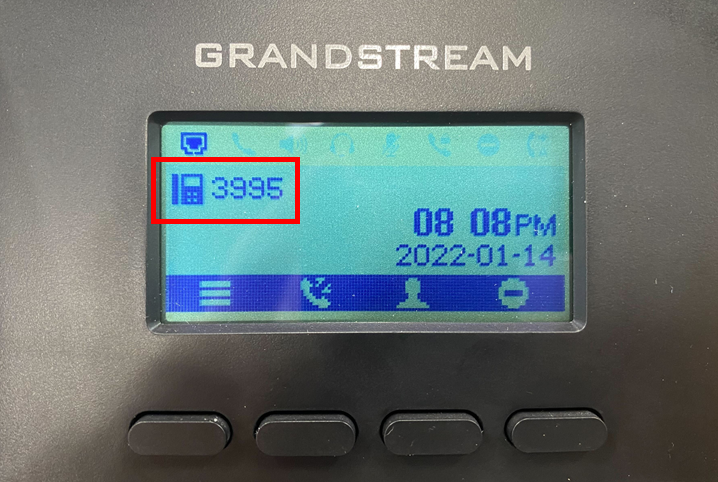

手順６．ディスプレイ上に電話機アイコンと内線番号が表示されたことが確認できれば正常に起動完了です。
